Angular Contact Type A
Kaydon Ultra-Slim® Thin Section Bearing
Ultra-Slim bearings are unique in that their extremely thin cross section enables them to provide great size and weight reductions for light to medium duty applications with slow or intermittent rotation. They are available in angular contact (Type A), radial contact (Type C), and four-point contact (Type X) styles.

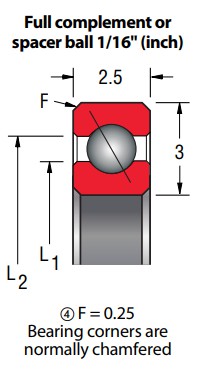

Angular Contact Type A | |||||||||
KAYDON Bearing Number | Dimensions in Millimeters | Capacities in Newtons | Loading Limit(N) | Mass in Grams | Drawings | ||||
Size | Land Diameters | Dynamic① | Static② | Thrust③ | |||||
Bore | Outside Dia. | L1 | L2 | Radial | Radial | ||||
S03503AS0 | 35 | 41 | 37.2 | 38.8 | 383 | 382 | 1334 | 5 | S03503AS0 |
S06003AS0 | 60 | 66 | 62.2 | 63.8 | 552 | 649 | 1112 | 9 | S06003AS0 |
S07003AS0 | 70 | 76 | 72.2 | 73.8 | 609 | 756 | 1068 | 11 | S07003AS0 |
S07403AS0 | 74 | 80 | 76.2 | 77.8 | 632 | 799 | 1045 | 11 | S07403AS0 |
S08003AS0 | 80 | 86 | 82.2 | 83.8 | 663 | 863 | 1001 | 12 | S08003AS0 |
S09003AS0 | 90 | 96 | 92.2 | 93.8 | 716 | 970 | 956 | 13 | S09003AS0 |
S10003AS0 | 100 | 106 | 102.2 | 103.8 | 765 | 1077 | 890 | 15 | S10003AS0 |
S11003AS0 | 110 | 116 | 112.2 | 113.8 | 814 | 1183 | 867 | 16 | S11003AS0 |
S12003AS0 | 120 | 126 | 122.2 | 123.8 | 863 | 1290 | 823 | 18 | S12003AS0 |
S13003AS0 | 130 | 136 | 132.2 | 133.8 | 912 | 1407 | 778 | 19 | S13003AS0 |
S14003AS0 | 140 | 146 | 142.2 | 143.8 | 956 | 1514 | 734 | 21 | S14003AS0 |
S15003AS0 | 150 | 156 | 152.2 | 153.8 | 1001 | 1621 | 712 | 22 | S15003AS0 |
S16003AS0 | 160 | 166 | 162.2 | 163.8 | 1045 | 1727 | 689 | 24 | S16003AS0 |
S17003AS0 | 170 | 176 | 172.2 | 173.8 | 1085 | 1834 | 667 | 25 | S17003AS0 |
