NBA16506
Thin Section Bearing
NBA16506 thin section bearing Dentification
N: Series
B: Ball bearing (thin section bearing)
A:Bearing Type_angular contact ball bearing
Bore: 165.100 (mm)
Width: 6.350 (mm)

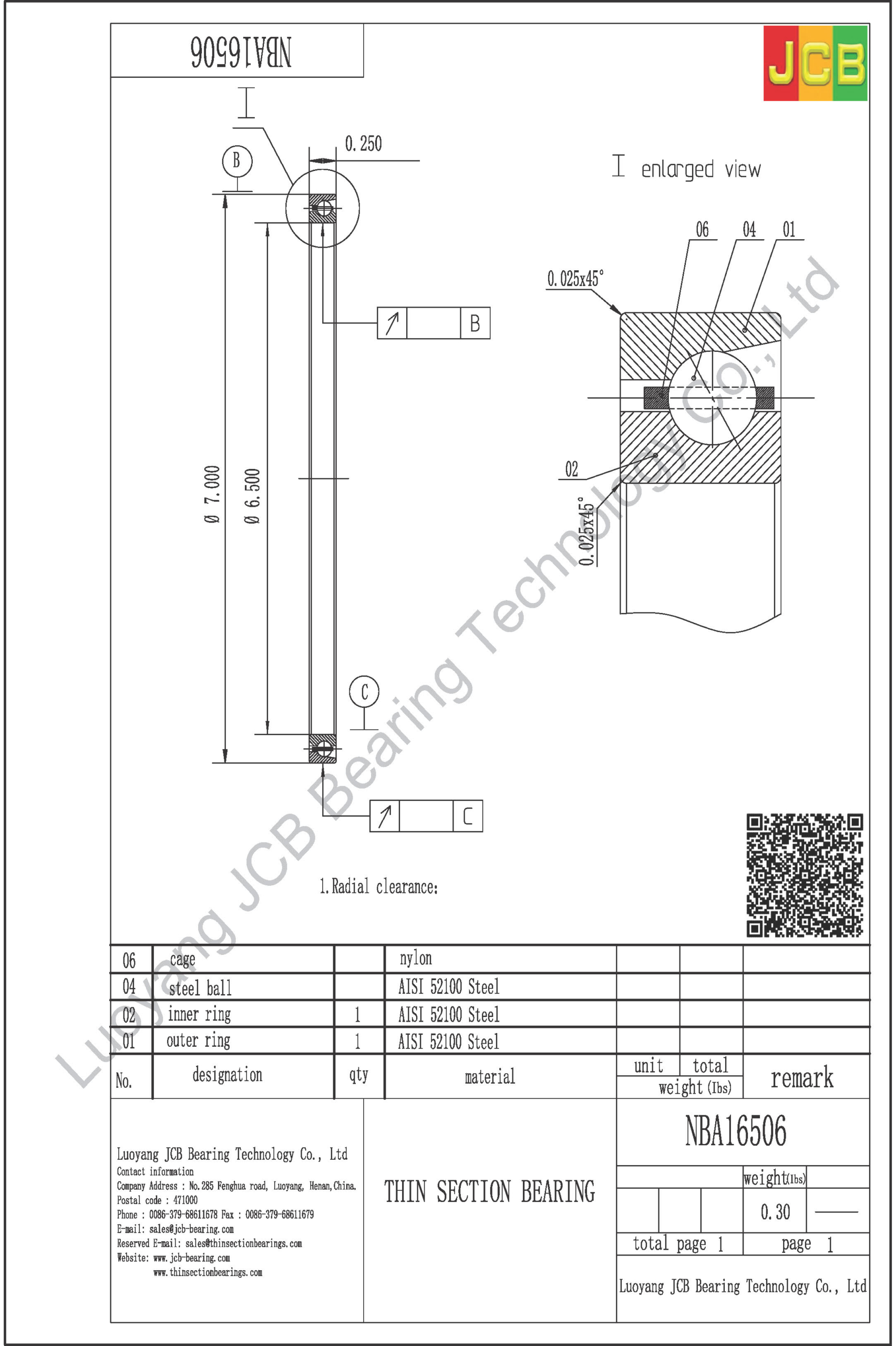

Please download rough drawing of thin section bearing for reference,formal drawing of thin section bearing NBA16506 will be submitted after contact with sales@jcb-bearing.com
Part number comparison
Same As Specification Of NBA16506 Following Bearing Designation | |||||
KA065AR0 | KA065AR0*JBC | CSEA065 | NBA16506 | RA065AR0 | SA065AR0 |
NBA16506 Thin Section Bearing Specifications
Inner Diameter (d) | 6.500″ |
Inner Diameter Tolerance | request by email |
For Housing ID | 7.000″ |
Outer Diameter (D) | 7.000″ |
Outer Diameter Tolerance | request by email |
Width (B) | 0.250″ |
Width Tolerance | request by email |
Bearing type | Angular contact ball |
Contact Angle | 30° |
Seal Type | Open |
Cross Section | request by email |
Weight(lbs) | 0.30 |
Internal clearance | C0 |
Operating temperature range | -65 to 250 °F |
Radial dynamic load capacity | 2580 lbf |
Radial static load capacity | 6830 lbf |
Axial dynamic load capacity | 2580 lbf |
Axial static load capacity | 5350 lbf |
Bearing material | AISI 52100 |
Ring material | AISI 52100 |
Separator material | Brass |
Separator type | Circular Pocket |
Maximum rpm | 2960 rpm |
Bearings designation | – |
NBA16506 Thin Section Bearing Descriptions
1、BEARING INSIDE STRUCTURE :
NBA : Radial Type
NBC : Angular Type
NBX : Four-Point Contact Type
2、Bore Diameter:25.4-127.0 mm
3、SEPARATOR OR CAGE :
No Symbol : Pressed Brass Cage
T : Synthetic Resin Cage
4、SEAL SYMBOL :
No Symbol : Open Type
D : Sealed On One Side
DD : Sealed On Both Sides
5、INTERNAL CLEARANCE :
Nominal Bearing Bore Diameter(d:mm) | Single Plane Mean Bore Diameter Deviation(⊿dmp:μm) | Single Plane Mean Outside Diameter Deviation(⊿Dmp:μm) | Deviation of a Single Inner Ring Width(⊿Bs:μm) | Radial Internal Clearance(μm) | |||||
over | incl | high | low | high | low | high | low | min | max |
– | 25.400 | 0 | -10 | 0 | -13 | 0 | -127 | 25 | 38 |
25.400 | 38.100 | 0 | -13 | 0 | -13 | 0 | -127 | 30 | 43 |
38.100 | 63.500 | 0 | -15 | 0 | -13 | 0 | -127 | 30 | 56 |
63.500 | 76.200 | 0 | -15 | 0 | -15 | 0 | -127 | 30 | 56 |
76.200 | 101.600 | 0 | -20 | 0 | -15 | 0 | -127 | 41 | 66 |
101.600 | 114.300 | 0 | -20 | 0 | -20 | 0 | -127 | 41 | 66 |
114.300 | 127.000 | 0 | -25 | 0 | -20 | 0 | -127 | 51 | 76 |
127.000 | 165.100 | 0 | -25 | 0 | -25 | 0 | -127 | 51 | 76 |
165.100 | 177.800 | 0 | -25 | 0 | -30 | 0 | -127 | 51 | 76 |
177.800 | 228.600 | 0 | -30 | 0 | -30 | 0 | -127 | 61 | 86 |
226.600 | 304.800 | 0 | -36 | 0 | -36 | 0 | -127 | 71 | 97 |
304.800 | 355.600 | 0 | -36 | 0 | -36 | 0 | -254 | 71 | 97 |
355.600 | 457.200 | 0 | -41 | 0 | -41 | 0 | -254 | 81 | 107 |
457.200 | 762.000 | 0 | -46 | 0 | -46 | 0 | -254 | 91 | 117 |
762.000 | 1016.000 | 0 | -51 | 0 | -51 | 0 | -254 | 102 | 127 |
5、ACCURACY CLASS:
PK1 , PK3 , PK4
Similar Products Of NBA16506 Thin Section Bearing
Bearing No. | Bearing No. | Bearing No. |
NBA 16506 | NBA 16506 PK3 | NBA 16506 PK4 |
NBA 16506 D | NBA 16506 D PK3 | NBA 16506 D PK4 |
NBA 16506 DD | NBA 16506 DD PK3 | NBA 16506 DD PK4 |
NBA 16506 T | NBA 16506 T PK3 | NBA 16506 T PK4 |
NBA 16506 T D | NBA 16506 T D PK3 | NBA 16506 T D PK4 |
NBA 16506 T DD | NBA 16506 T DD PK3 | NBA 16506 T DD PK4 |
